Je vous montre donc mon ptit bijoux

avant les photos je tiens a dire que je prévois d y greffer un 1400 GT turbo ,pourquoi ? ......
tout ce qui touche gordini ou alpine est hors de prix pour mon petit
porte monaie ,j ai voulu y monter un alpine atmo avec les 2 weber (c est
plus d epoque).....

une R8 R1132 de 1972
-moteur d'R12 TS 1300cm° carbu double corps
-kit large avec prise d'aire sur les ailes arrière que j'ai fait maison
-radiateur 104 a l'avant au lieu de l'arrière
-l'interrieur est stil rallye ,des baquets
- des Gotti 13 pouce 3parties en 7 et 9 a déport (185/60/13 et 205/60/13)
-rabaissement d'une spire
un arceau 3 point ,et par la suite transformation de la
boite 4 en cinq que jai commencé et rajout de chevaux (changement de
cilindrée )surment un GT turbo


mes prise d'aire maison a l'arrière pour airé le compartiment moteur ,c'est du tuyau pvc de 20 cm de diametre


assemblage du train arriere ,a ce moment la je me disais ca y est elle va enfin rouler


surtout les jantes ,j'ai passé 4 heure par jante ,un peut plus de 3 a les poncer au papié de verre et 3/4 d'heur avec les brosses
pfffffffffffffffffff quel boulot !!!


mise en peiture des interrieures et remontage de l'enssemble
Mise en peinture des interrieurs par mon dady



adaptation d'un radiateure 104 a l'avant ,avecdes durites souples tout le long ,et ca marche bien mais surtout ca passe super mieu que le tube cuivre



mise en peinture de l'exterrieur ,le fameu cameleon tris-couches (une couche de fond ,le cameleon et le vernis ) sans oublier les bandes que j'ai peint en paillettes






j'ai rabillé le tablau de bord en skai creme/sable ,qui donne un tres bonne effé



une idée comme une autre pour rajouter un peu
de chrome même ci c'est juste de l'inox (ca brille quand même ) et je trouvais qu'il manquait quelque chose a cet endrois ,donc pourquoi pas
du tube inox en guise de bas de caisse


modification du passage de mes durites d'eau vers le radiateur a l'avant ,elles passaient trop pres du collecteur d'echappement "a mon gout "



nouvelle peinture pour mes jantes ,merci dady
meme ma roue de secour n'y a pas echappé (la gotti bimetal )


vu d'enssemble




et l'interrieur en tole strillées qui est a finir


et la c'est mon arceau 3point qu'on a fais faire par une boite du coin ,je vais surement le peindre en jaune "comme l'équipe lol"
par la suite je ferrais faire la cage de devant qui ce greffera dessus ,ca me ferra un 5points


pour ma huite elle change de couleur et ce sera le jaune de la megane RS , la peinture est rangé bien au chaud



 j'ai recuperé un volant moteur et achat d'un embrayage R5 alpine turbo
j'en suis a la peinture ,un gris en bombe haute temperature + une couche de vernis ,et un nacre rouge pour les pièces qui ce trouve a droite a gauche

place au photo






Meme ma petite princesse ,ci est mis lol

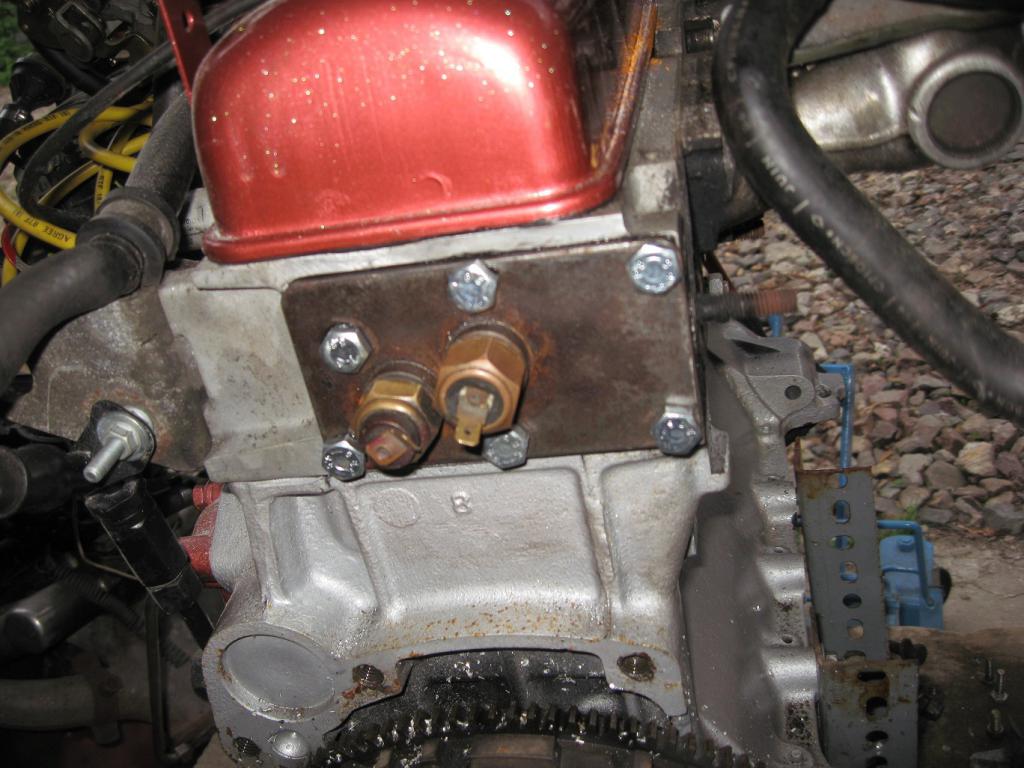

ayant une vis cassé dans la culasse j'ai repercé les trous plus gros ,et j'en ai profité pour remettre mon ancienne plaque










embrayage R5 Alpine turbo monté



modif de mes freins ,je suis entrain de prendre mes mesures pour faire une platine qui réceptionnerra les étriers de la GT Turbo





j'ai commencé le démontage de ma boite cinq (qui provient d'une R5 alpine turbo ) pour avoir le couple 9/34
pour modifier ma 4 vit. en 5





adaptation de l’échangeur du GTTurbo
ne faites pas attention car c'est du "brut de pomme"  :humour:
rien n'est ébavuré ni nettoyé

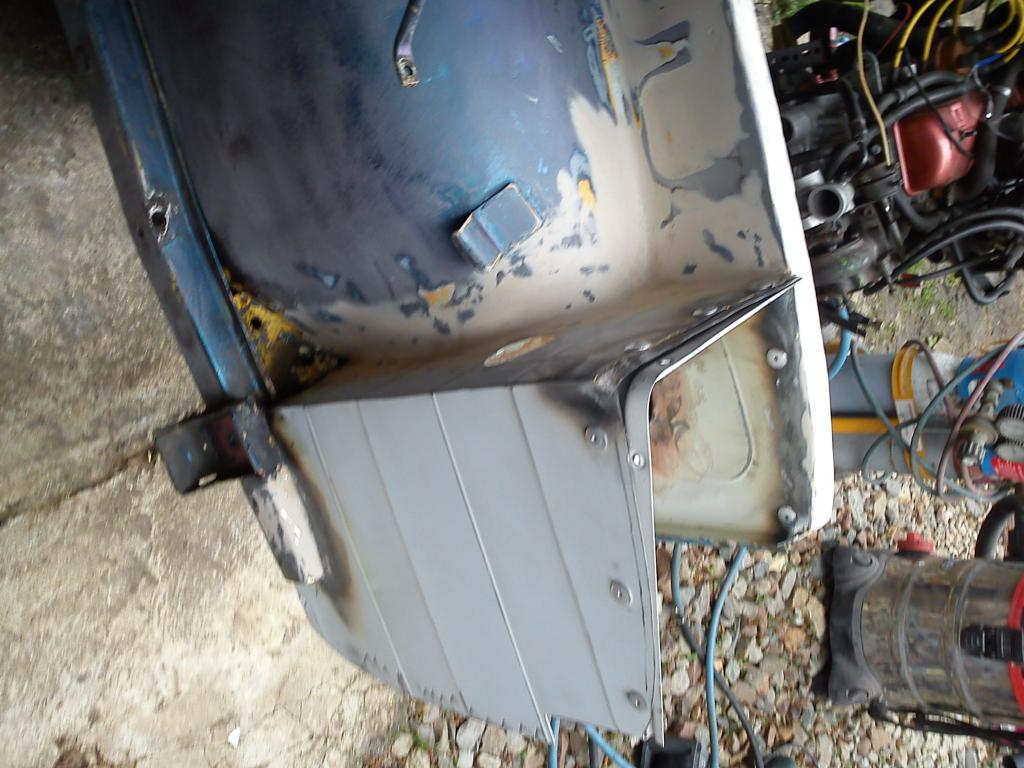

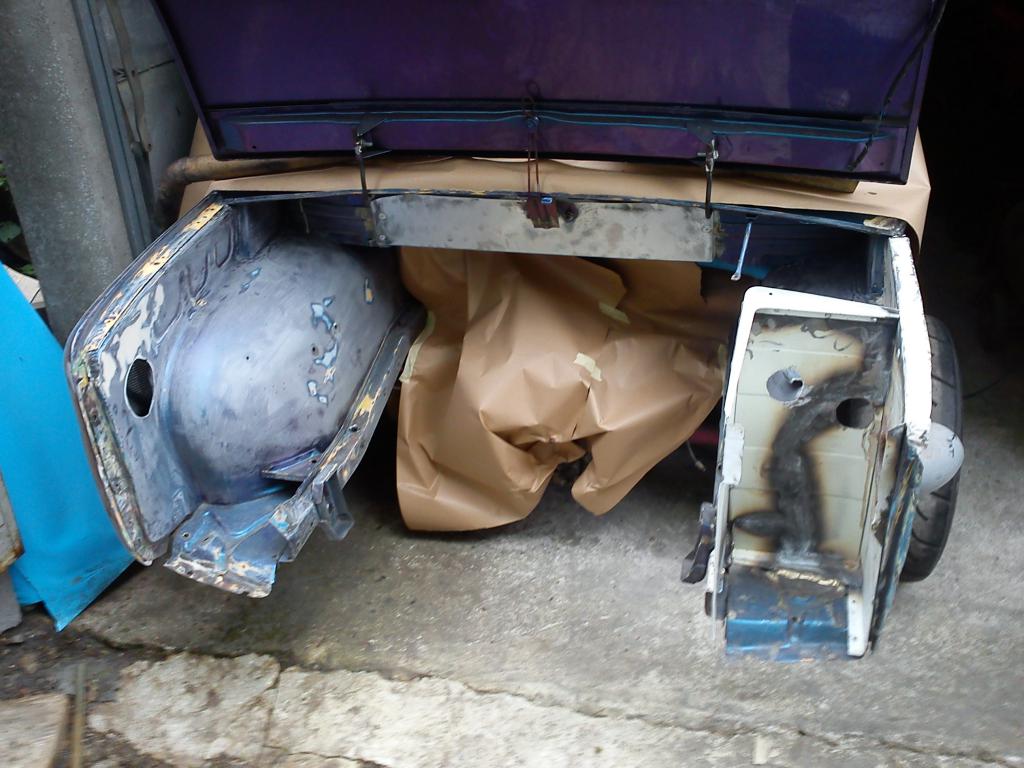

confection d'un recoin en tôle pour enfermer l’échangeur
et éviter qu'il ce prenne trop d'aire chaud dans le nez

j'ai découpé un morceau de joue d'ail et souder une tôle
de façon a ne pas laisser entré l'aire chaud du compartiment moteur

place au photos :

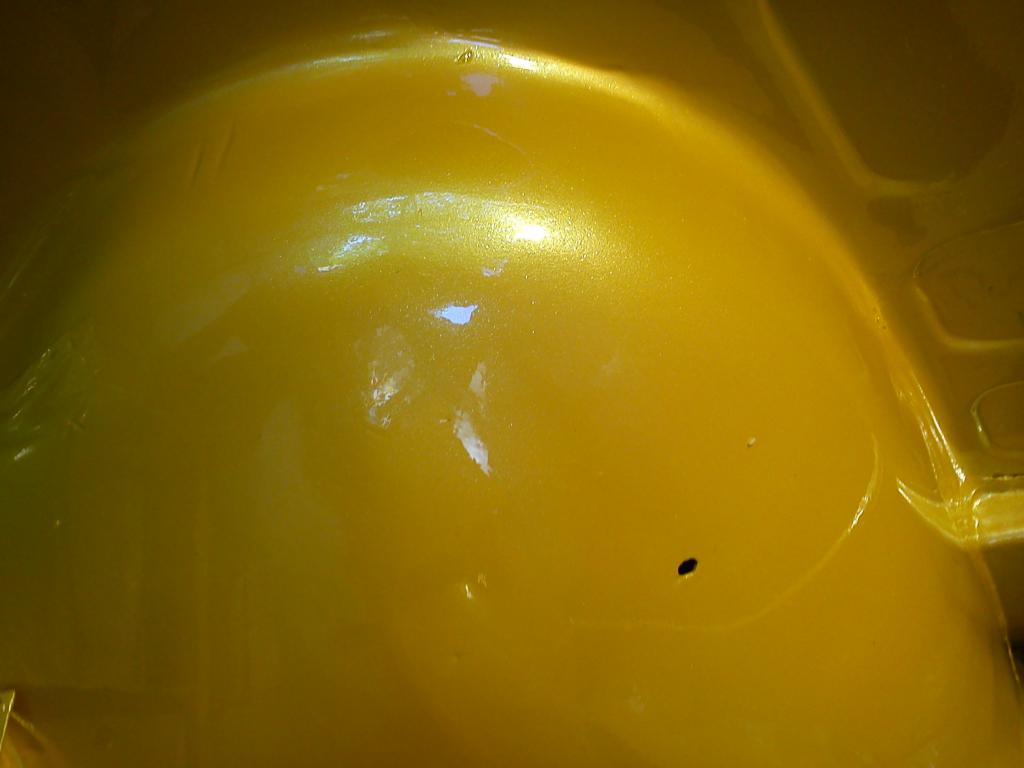

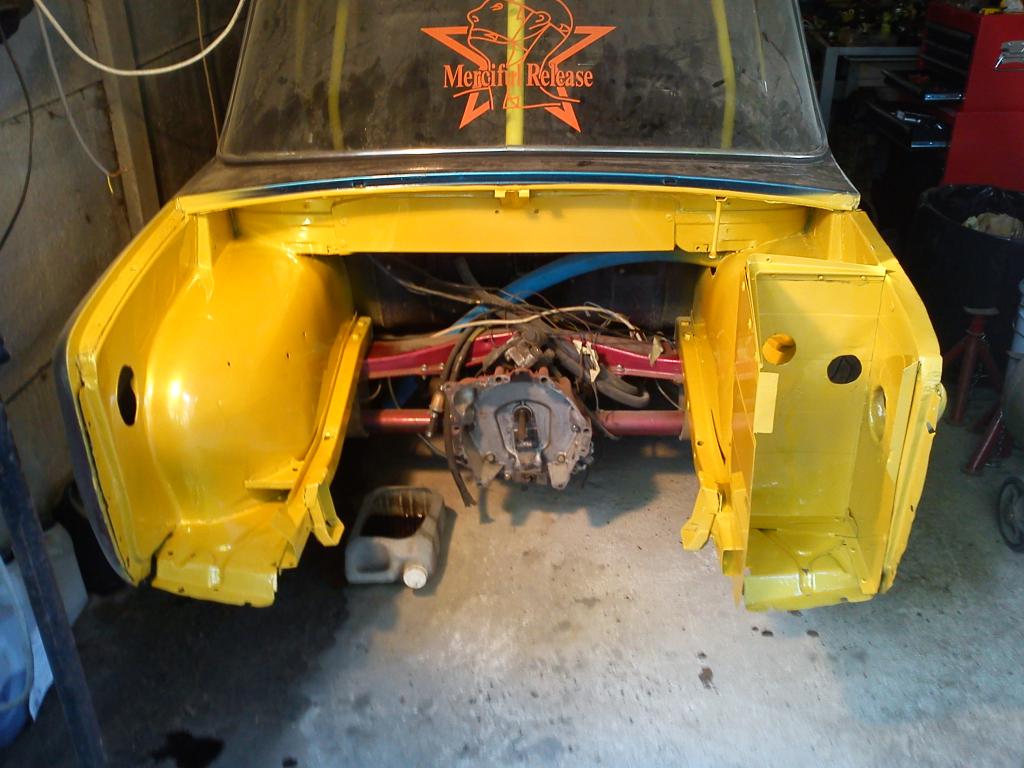

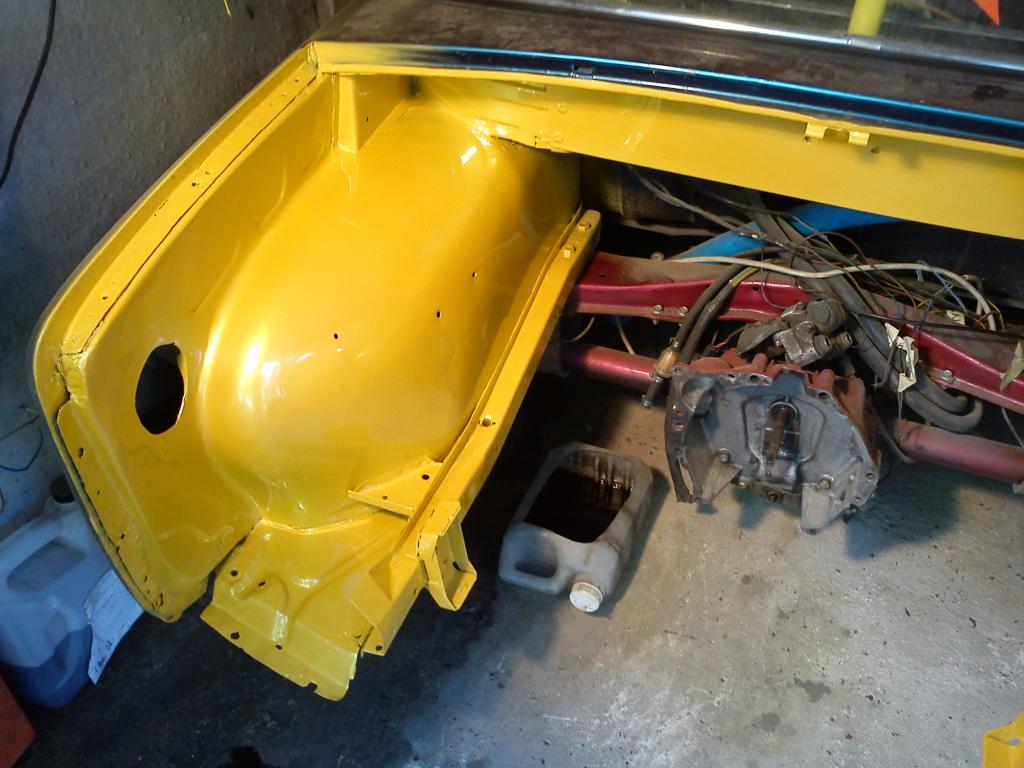

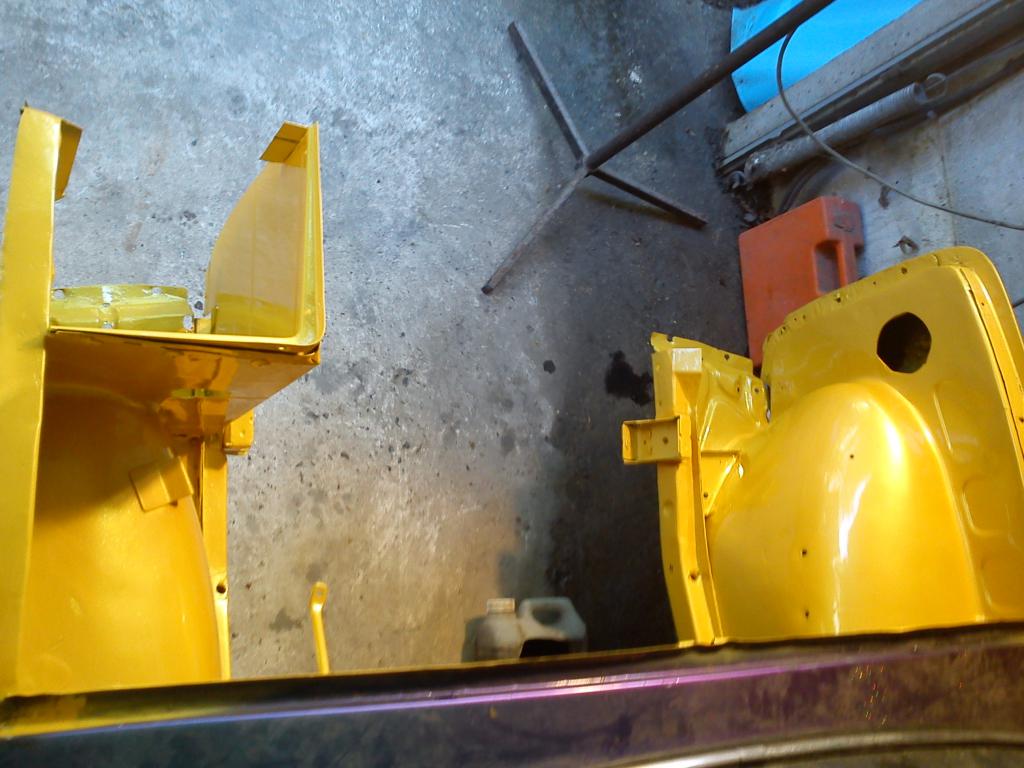

finition plus mise en peinture du jaune sirius un peut modifié hihi...






















j'ai agrandi mon garage du coup j'ai un peut plus de place pour bricolé

on attaque doucement avec la boite 4 type 330 qui va passer a 5 vitesse


melage des carterres pour acceuillir le differentiel de l'Alpine turbo (au passage merci a Stef30 pour la modif de celui ci ,travail de pro comme toujours )










par contre je me rappel plus qui est qui ,entre l'axe du pignon de marche arriere boite 4 et 5 ?
il y en a un plus long que l'autre ,je remonte lequel ?

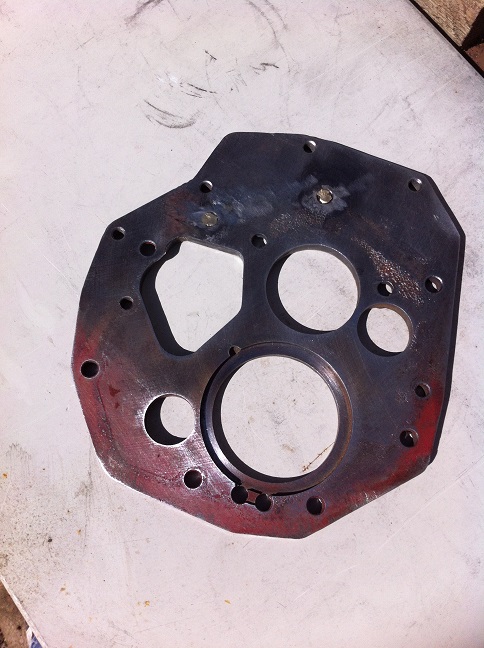

Fraisage de l'entre toise fait , plus qu'à boucher le 2 trous qui ne serve plus












comme déjà vu sur d'autre réalisation ,découpe de l'oreille du cu de boite 5alpine qui maintien le silentbloc






puis rebouchage des deux trous de l'entre-toise qui ne servirons plus









voilivoilou @+++


23.05.14 21:32
Publicité






Message Publicité
PublicitéSupprimer les publicités ?

23.05.14 21:32
Tiobobo
Invités

Hors ligne

Inscrit le: 19 Fév 2013
Messages: 6
Localisation: Montdidier
Masculin

Message ma R1132 proto Répondre en citant

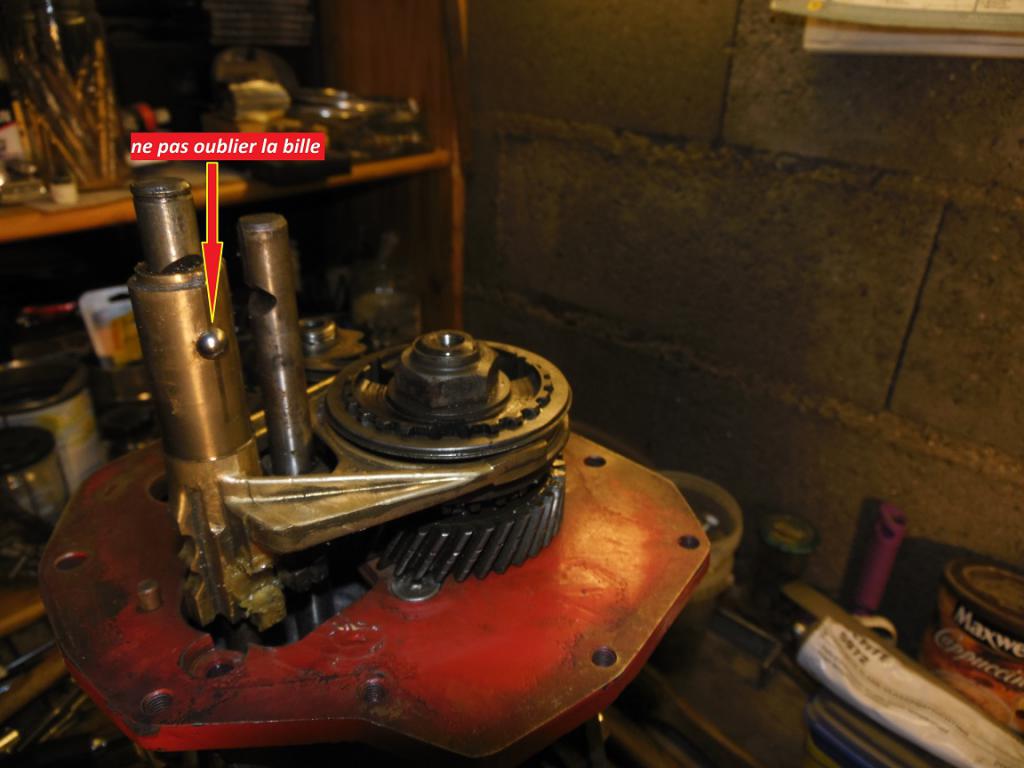

Bonjour ,j'avance pas tres vite mais ca y est la boite 5 est fini ...



faire de la place pour passer le couple conique (9/34)





idem pour le pignon de marche arriere

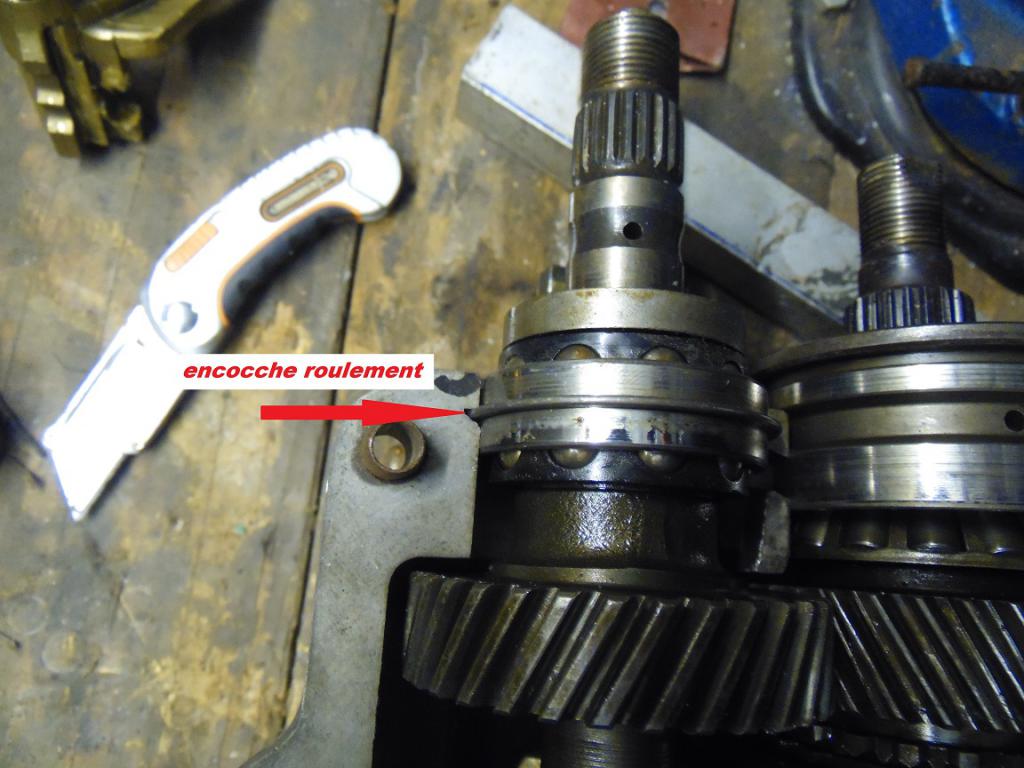

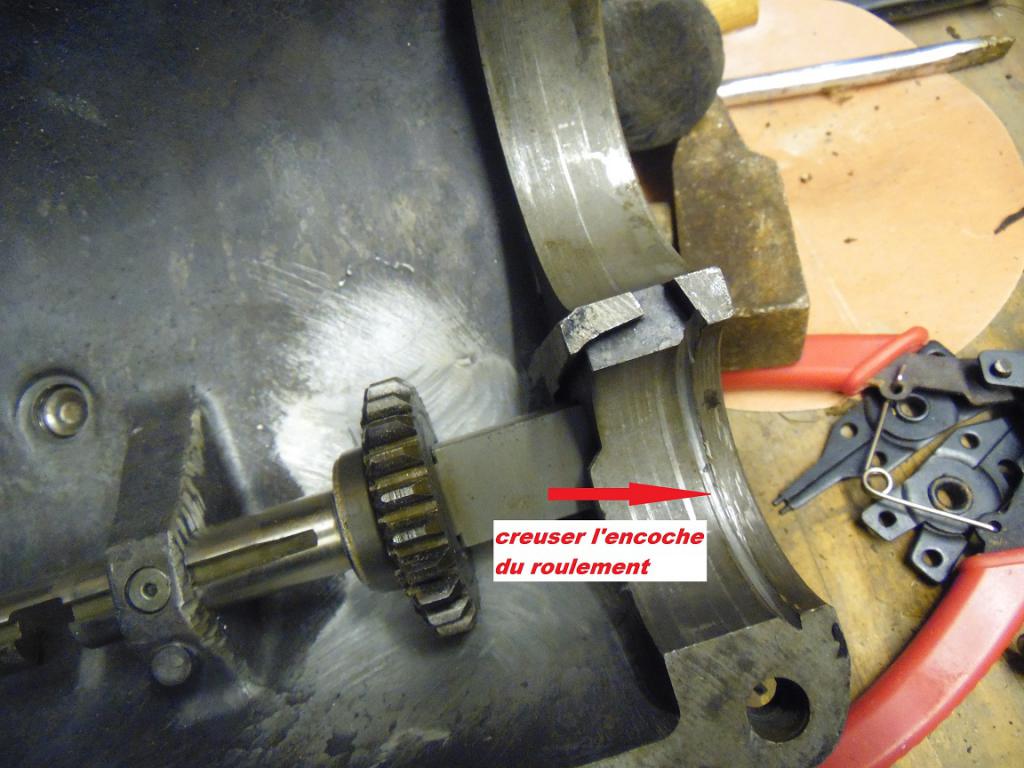

creuser une encoche a l'aide d'une vielle cage a roulement les deux cartere de boite refermé et d'une "fraise"
désolé pas de photo prise a ce moment la ...

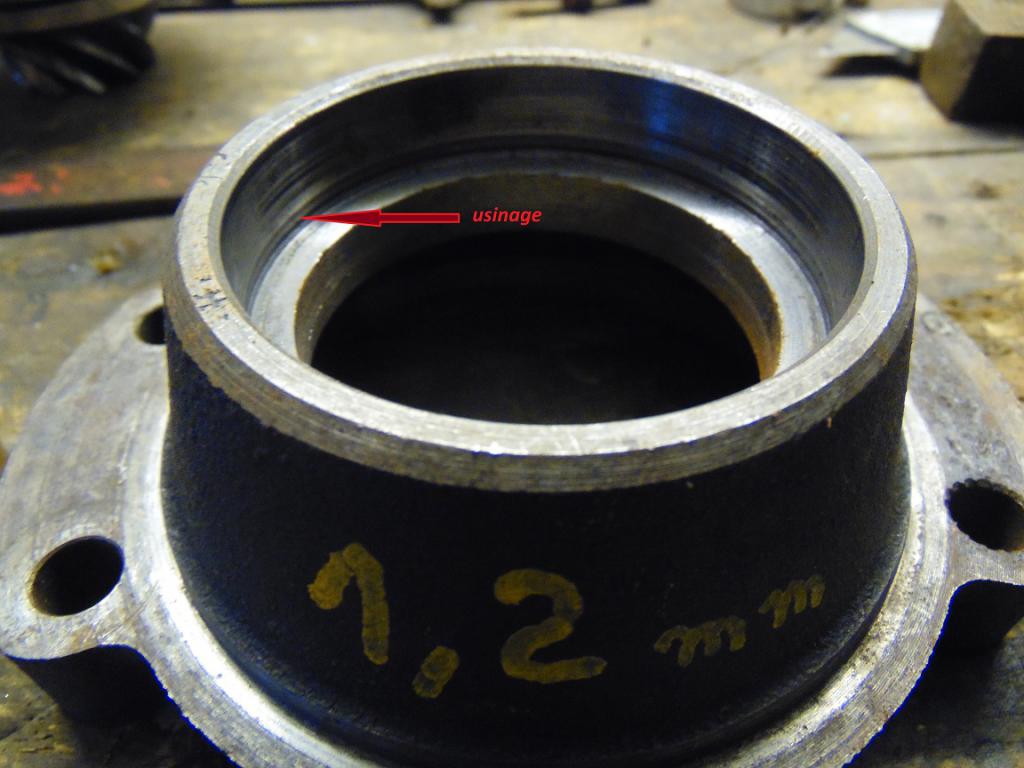

usinage des deux "oreilles" pour bien centrer le couple conique








le tout mis dans le demi cartere

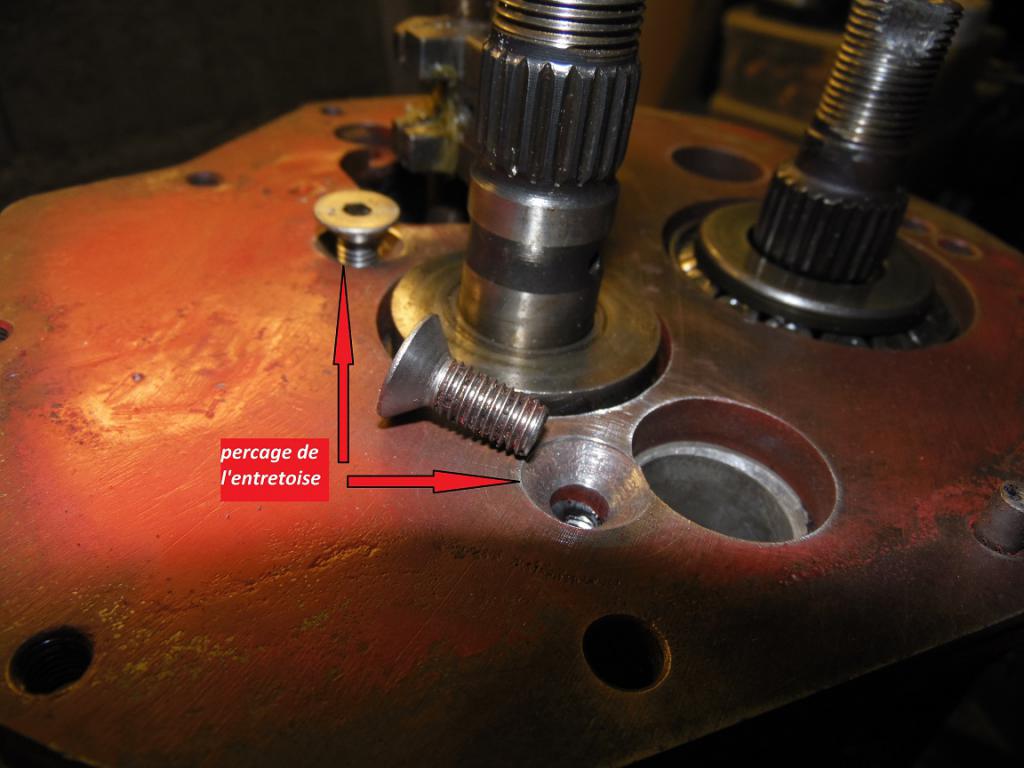

percage de l'entretoise






j'ai pas de photo du remontage du cul de boite
  j'ai completement zappé











prochaine étape remettre mon poste a jour ........a suivre !!!


22.02.15 09:47
Tiobobo
Invités

Hors ligne

Inscrit le: 19 Fév 2013
Messages: 6
Localisation: Montdidier
Masculin

Message ma R1132 proto Répondre en citant
je sais pas pourquoi certaine photo son trop grande ,pourtant je les ai hébergé en 640/480 pour les site internet  Rolling Eyes


22.02.15 09:54
Eddy
Administrateur

Hors ligne

Inscrit le: 02 Déc 2012
Messages: 1 812
Localisation: ici
Masculin

Message ma R1132 proto Répondre en citant
Tiobobo a écrit:
je sais pas pourquoi certaine photo son trop grande ,pourtant je les ai hébergé en 640/480 pour les site internet  Rolling Eyes



je pense que le format de tes photos est trop grand
je regarde et te tiens au jus


24.02.15 13:31
Eddy
Administrateur

Hors ligne

Inscrit le: 02 Déc 2012
Messages: 1 812
Localisation: ici
Masculin

Message ma R1132 proto Répondre en citant



24.02.15 13:35
Eddy
Administrateur

Hors ligne

Inscrit le: 02 Déc 2012
Messages: 1 812
Localisation: ici
Masculin

Message ma R1132 proto Répondre en citant
Eddy a écrit:
Tiobobo a écrit:
je sais pas pourquoi certaine photo son trop grande ,pourtant je les ai hébergé en 640/480 pour les site internet  Rolling Eyes





je pense que le format de tes photos est trop grand
je regarde et te tiens au jus


oui c'est bien ça, les photos doivent faire moins d'un MO et les mettre en 1024*768 (écran 17")
tu aura la bonne dimension


24.02.15 13:40
Eddy
Administrateur

Hors ligne

Inscrit le: 02 Déc 2012
Messages: 1 812
Localisation: ici
Masculin

Message ma R1132 proto Répondre en citant
voila tout est à la bonne dimension, c'est plus facilement lisible


allez fais péter les photos


24.02.15 14:10
Tiobobo
Invités

Hors ligne

Inscrit le: 19 Fév 2013
Messages: 6
Localisation: Montdidier
Masculin

Message ma R1132 proto Répondre en citant
ok merci Eddy  Okay ,je retiens la leçon ...





26.02.15 22:49
Yaya
Membres d'ARSA

Hors ligne

Inscrit le: 24 Sep 2014
Messages: 47
Localisation: Tergnier
Masculin

Message ma R1132 proto Répondre en citant
super taff j'adore
